DLC膜（ダイヤモンド・ライク・カーボン）

（低摩擦膜）＊ＤＬＣとは、Diamond Like Carbon の略です。



タイゴールドのDLC膜は、アモルファス構造で表面が滑らかです。潤滑性、摺動性に優れています。離型性がよく、摩擦係数（μ＝０．２以下）が非常に低いのが大きな特長です。お客様のニーズに合わせて膜厚・硬度調整が可能です。


項目特性
比重（ｇ／ｃｍ３） ２
硬度　(GPa) １０～３０
抵抗率（Ω・cm） １０E２～１０E１２
屈折率 ２．３～２．４
摩擦係数 ０．１５
熱伝導率(w・cm・k) ２
化学反応性 酸及びアルカリに強い
最高使用温度 ３００℃

●ＤＬＣ膜とは

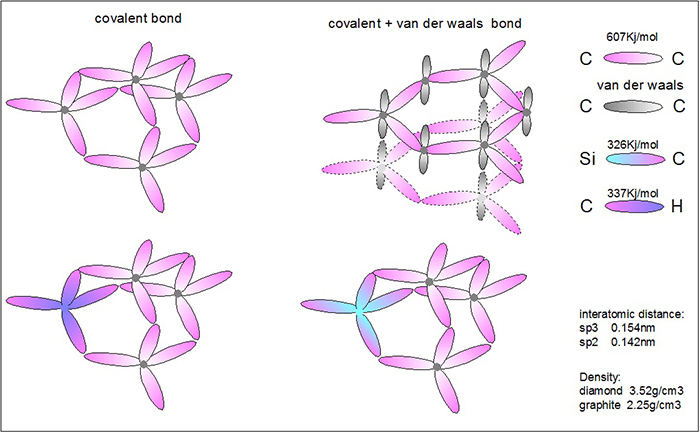

DLC膜とは、ダイヤモンドのsp３結合（炭素原子から手が４本出ている）とグラファイトのsp2結合（炭素原子から手が３本出ている）の両者を骨格構造としたアモルファス炭素膜である。

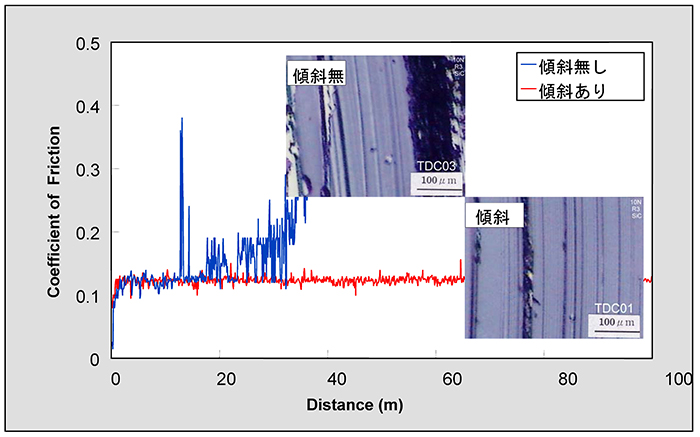

●傾斜構造DLC膜の密着性

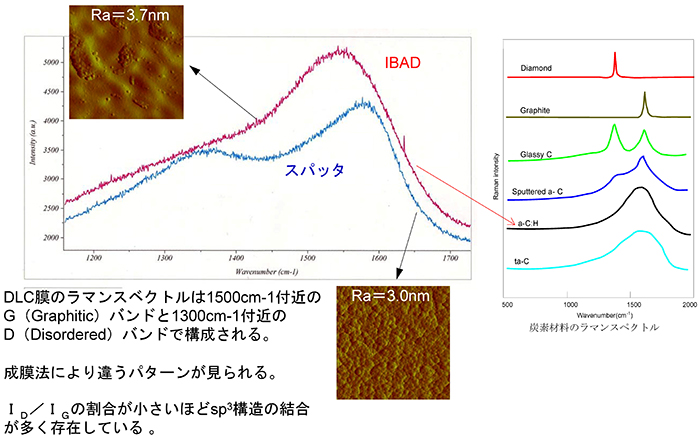

●DLC膜(IBAD/Sputter)のラマンスベクトル

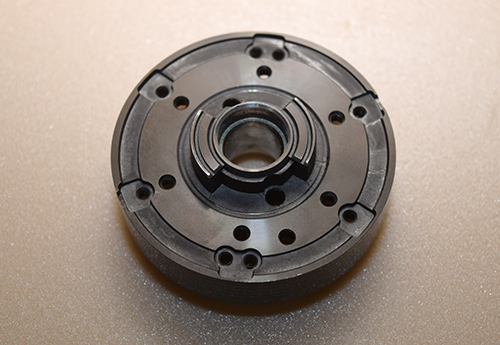

DLC膜の応用例



●主な応用分野と使用目的

応用分野金型関係機械部品医療分野装飾分野
製品名称 樹脂成形金型 ウォーム
パンチ
刃物		 注射針 ハサミ
時計部品
使用目的 耐摩耗
離型性		 耐摩耗
耐摩擦
凝着防止		 低摩擦

耐摩耗

黒味色調
